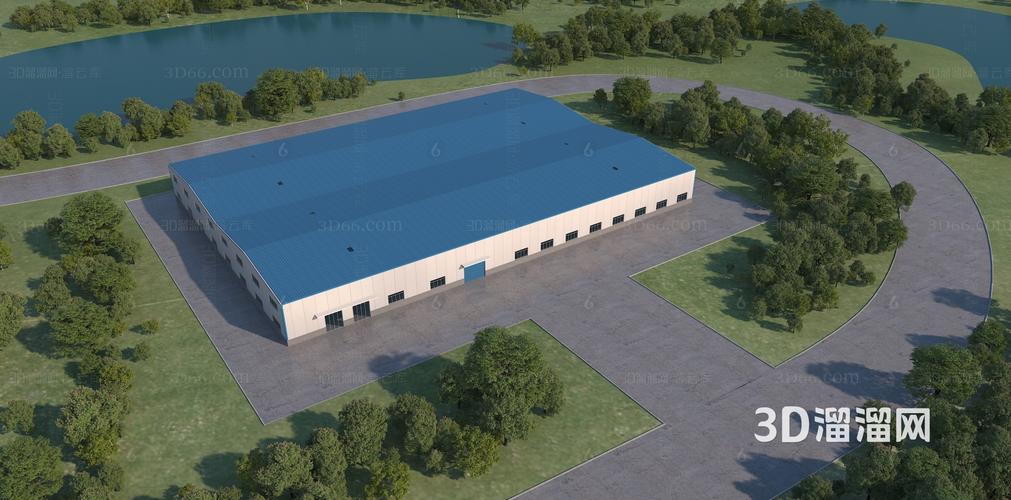

基于BIM的厂房单体3D模型构建与应用

引言

随着建筑信息模型（BIM）技术在工业建筑领域的深入应用，厂房单体3D模型已成为数字化设计与施工管理的核心载体。相较于传统二维图纸，基于BIM的厂房模型不仅直观呈现建筑几何形态，更集成了材料、构造、设备管线等全要素信息，为厂房的全生命周期管理提供了数据基础。本文将探讨厂房单体3D模型在BIM环境下的构建流程、关键要点及实际应用价值。

一、厂房单体3D模型的特点与建模要求

厂房建筑通常具有跨度大、层高较高、荷载需求特殊、工艺管线复杂等特点。其BIM模型需满足以下要求：

1. 精度分级：根据项目阶段确定建模精度（LOD 200~LOD 500）。方案阶段可采用体量模型，施工图阶段需细化到构件级，运维阶段则附加设备参数与维护信息。
2. 专业协同：厂房涉及建筑、结构、机电（暖通、给排水、电气）、工艺等多个专业。BIM模型需通过统一坐标系与协同平台实现碰撞检测与管线综合。
3. 参数化构件：柱、梁、屋架、墙面板、门窗、吊车梁等应尽量使用参数化族，便于调整跨度、荷载等参数，快速生成备选方案。
4. 信息完整性：模型构件需挂接材质、耐火等级、供应商、安装日期等属性，为后续算量、运维提供数据。

二、厂房单体3D模型的构建流程

1. 前期准备与基准设置

• 收集工艺流程图、设备基础图、地质勘察报告。
• 建立轴网与标高系统：依据厂房柱距（通常6m~12m）、跨度（单跨或多跨）、屋脊标高创建定位基准。
• 确定项目基点与共享坐标，以便与总图或厂区模型整合。

2. 结构模型搭建

• 基础：独立基础、条形基础或桩承台，注意预留设备地脚螺栓孔。
• 主体结构：钢柱、钢梁（或混凝土柱梁）、支撑系统、吊车梁。可采用Tekla Structures或Revit钢结构模块。
• 围护结构：外墙板、屋面板、采光带、通风气楼。注意板材搭接与收边细节。

3. 建筑与机电模型深化

• 建筑专业：办公楼夹层、卫生间、疏散门、雨棚等附属设施。
• 机电专业：
• 暖通：通风管道、空调机组、除尘系统。

• 给排水：消防管道、生产给水、排水沟。

• 电气：桥架、配电柜、照明灯具。

• 工艺管道：压缩空气、蒸汽、氮气等管道需与设备接口对齐。

• 所有管线需按颜色区分系统，并进行净高分析与碰撞检查。

4. 模型整合与审查

• 将各专业模型链接至中央模型，利用Navisworks或Solibri进行冲突检测。
• 对关键区域（如设备吊装口、检修通道）进行三维漫游与净空验证。
• 输出问题报告并协调修正。

三、厂房3D模型在BIM中的应用场景

1. 可视化交底：向施工班组展示复杂节点（如屋架与柱连接、管道穿墙）的三维构造，降低误解风险。
2. 工程量统计：基于模型直接提取钢结构吨位、墙面板面积、管道长度，提高预算效率与准确性。
3. 施工模拟：结合进度计划进行4D模拟，优化吊装顺序与场地布置。
4. 碰撞检查与管综：提前发现机电与结构冲突，减少现场返工。
5. 运维管理：交付含设备信息的竣工模型，用于后期设备查询、维保提醒与改造设计。

四、

厂房单体3D模型作为BIM技术的重要成果，将传统的二维设计提升为多维信息集成。通过标准化建模流程与多专业协同，不仅能提升设计质量与施工效率，更能为厂房长期运营维护提供可靠的数据资产。随着BIM与物联网、数字孪生技术的融合，厂房单体模型将发挥更大的价值。
